摘要：

現階段世界各地積極推動新能源汽車和純電動汽車的發展，各國電動汽車生產企業和充電樁設備供應企業積極投身到國內充電樁的布局和建設，目前我國是世界充電樁建設數目最多的國家。未來隨著各國電動汽車發展的逐漸普及，充電樁建設將會激烈發展。

在這種背景下，為推動電動汽車交流充電樁的發展，HIECUBE為交流充電樁提供一種電源轉換器的解決方案，滿足充電樁的電源模塊供電需求。交流充電樁是指為電動汽車提供交流電進行充電，并且可選擇電量、金額、時間、自動、充滿等多種模式的一體化設備。一般安裝在停車場或室外站點，工作電壓為220V或者380V，充電主要依靠車載充電機完成。

關鍵詞：新能源汽車，電動汽車，交流充電樁，電源模塊，電源轉換器，AC-DC電源模塊

（1）行業發展現狀：

目前全球能源都陷入緊張狀態，為了減少石油等不可再生能源的使用，全國在汽車制造和應用領域逐漸引入新能源。隨國家政策扶持和企業投入增加，我國新能源汽車行業近年發展迅猛，產量逐年上漲。根據中國汽車工業協會公布的2017年新能源汽車產銷數據顯示，2017年1月~12月，我國新能源汽車產銷分別是79.4萬輛和77.7萬輛，同比分別增長53.8%和53.3%。

     我國新能源汽車產業發展面臨新形勢、新問題，如：充電基礎設施是發展的短板。目前我國車樁比例只有3.5∶1，隨著新能源汽車數量的持續增長，充電基礎設施結構性供給不足的問題日益凸顯。為了滿足電動汽車的充電需求，國家十三五規劃《電動汽車充電基礎設施發展指南(2015-2020)》指出，到2020年將建成480萬個分散式充電樁，集中式換電站超過1.2萬座。從2016~2020年，平均每年需新增97萬個，其中交流充電樁的需求遠遠大于直流樁，市場需求旺盛。

（2）交流充電樁系統組成和功能：

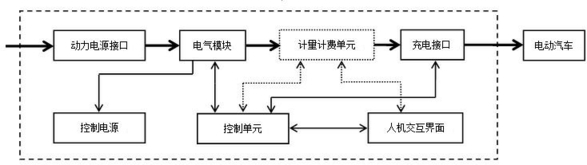

交流充電樁的系統組成主要依據《NBT 33002-2013電動汽車交流充電樁技術條件》，基本構成如下圖所示：

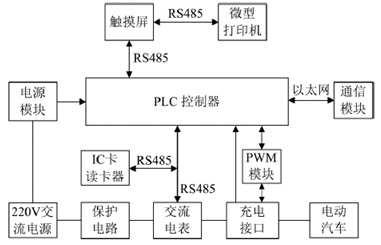

交流充電樁的硬件系統主要由觸摸屏、IC卡讀卡器、PLC控制器、微型打印機、交流電表、充電接口、通信模塊、電源模塊、PWM模塊等組成，如下圖所示：

交流充電樁的功能主要有刷卡付費、計量、人機交互、通訊、保護控制和自檢等。

1、刷卡付費功能：交流充電樁應配備讀卡裝置，使其與交流充電樁的交流電表進行通訊，實現充電樁的充電計費。

2、計量功能：交流充電樁應具備計量輸出電能量的功能，計算充電電量、顯示充電時間和費用信息。

3、人機交互功能：交流充電樁應顯示其相關運行狀態，如：充電模式、計費信息和充電電量等，而且必須可手動設置充電參數及控制充電樁功能，顯示畫面應該清晰、完整、易操作等。

4、通訊功能：交流充電樁應具備和外部通信的相關接口，實現與上級監控管理系統的通訊。

5、保護控制功能：交流充電樁應配置急停開關，當發生緊急狀況時，能夠在充電過程中及時切斷輸出電源。還需具備負載、過壓、欠壓、過熱、漏電保護功能，確保充電樁充電過程中安全可靠穩定運行。

6、自檢功能：交流充電樁應具備自檢和故障報警功能，當充電樁發生故障時，可以通過指示燈的狀態與人交互。因為交流充電樁長期位于室外，還需具備長期經受惡劣環境和較強電磁干擾的特點。在元件選型時應該選擇具有工業級標準的電力電子器件和帶屏蔽功能的通信線。在交流充電樁的內部結構布置應合理、便于安裝施工，配件易拆卸及方便調試維修。

（3）交流充電樁對電源轉換器的要求：

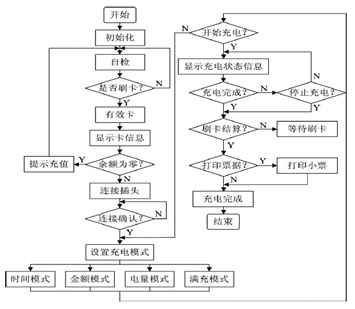

控制系統主程序流程圖如下圖所示：

交流充電樁的控制系統通過AC-DC轉換器獲得DC供電，根據交流充電樁的工作要求，可以得到電源轉換器的工作要求如下：

1、環境溫度：室外型達到-20 ℃～+50 ℃，室內型達到-5 ℃～+50 ℃

2、相對濕度：要求為5 %～95 %

3、海拔高度：要求為≤2000 m

4、傳導騷擾：達到CISPR 32 CLASS A。

5、輻射騷擾：達到CISPR 32 CLASS A。

6、浪涌抗擊：達到GB/T 17626.5—2008等級3

7、靜電放電抗擾度：達到GB/T 17626.2—2006等級3

8、射頻電磁場輻射抗擾度：達到GB/T 17626.3—2006等級3

9、電快速瞬變脈沖群抗擾度：達到GB/T 17626.4—2008等級3

      在控制系統的供電電壓和功率方面，業內的方案多種多樣。HIECUBE/高能立方經過對典型系統結構的總結和供電需求的提煉，提出了交流充電樁內部供電的電源解決方案如下。

（4）交流充電樁的電源解決方案

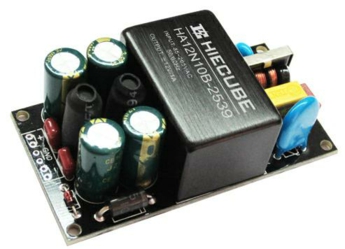

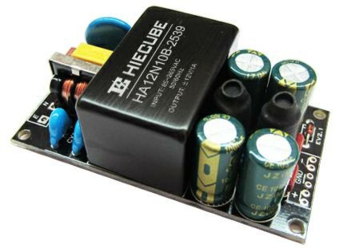

交流充電樁內的設備主要使用到5V和±12V供電，根據產品元件的不同，5V和正負12V供電的功率也有所不同。對此，HIECUBE/高能立方推出專為交流充電樁設計的正負12V輸出的AC-DC電源模塊HA12N10B-demo系列，該系列電源解決方案優勢如下：

1、兩路穩壓±12V輸出，穩壓精度高達±1%，交流充電樁和車載充電機的CP信號頻率為1KHz及±12V幅度的PWM信號。根據GBT18487.1-2015要求電壓精度≤±5%，一般多路輸出的AC-DC電源模塊僅有主路電壓精度能達到≤±5%，而HA12N10B-demo系列的兩路輸出都是穩壓精度≤±5%，是一款專為交流充電樁而設計的AC-DC電源模塊。

2、超強的供電能力，可滿足無GPRS模塊、12V LCD顯示屏的交流充電樁方案。

3、EMC性能強，HA12N10B-demo系列為引線式封裝，內部集成過流保護電路及EMC電路，可直接接入電網并且不需要額外設計防護。

產品特點：

類型：充電樁專用AC-DC電源模塊

優點：高精度、更穩定、高可靠性、超小體積

特性：開板式、交直流兩用、安全隔離

保護：具有短路、過載、過熱保護功能

設計：大功率電感、高頻電容、外圍電路靈活設計、產品設計滿足EMC測試要求

安裝：PCB焊接方式、接線式安裝

（5）市場環境

國家對于新能源汽車和充電樁行業戰略明確，多種新能源汽車配套政策出臺，鼓勵電動汽車充電基礎設施發展，明確場所的建設目標。隨著市場發展，將由國家政策引導轉變?yōu)槭袌鰧?，企業之間競爭會變得越加激烈。對此，HIECUBE長期提供優質及高性價比的電源解決方案，也將充電樁電源領域的解決方案不斷優化，以便適應市場發展。

近年新能源汽車產量和銷售火爆，充電設施領域表現活躍，充電樁領域是新能源汽車產業鏈的一個重要戰場。2018年全國各地多處線下?lián)尩亟?/span>立充電樁，而線上則是各種充電APP，地圖增加充電樁站點。目前下游充電樁運營已經提前火熱，直接拉動了上游的設備制造，在短時間內已經達到了白熱化。

詳細的交流充電樁電源產品信息請參考產品技術手冊或者咨詢HIECUBE銷售代表，謝謝！
